Kovové priemyselné sitá slúžia k triedeniu sypkých materiálov, najčastejšie v ťažobnom priemysle. Drôtené sitá sa vyrábajú tkaním alebo tlakovým zváraním nakrepovaných prípadne priamych drôtov, ktoré tak vytvárajú oká rôznych veľkostí a tvarov.
Drôtené sitá sa rozdelujú na jednotlivé formy podla spôsobu výroby sita, t.j. podľa spôsobu tkania alebo zvárania.
Jedná sa o najrozšírenejšie drôtené sitá. Predkrepované drôty sú vzájomne prepletené v oboch smeroch a to dáva pletivu vysokú pevnosť pruženia a dlhú životnosť.
Veľkosť štvorcového oka: 1,0 - 80,0 mm (max. do 150 mm)
Veľkosť obdĺžnikového oka: 2,0 x 5,0 - 32,0 x 35,0 mm
Ďalšie prevedenie podľa dopytu.
Drôty u tohto sita sú v oboch smeroch zvlnené a krížia sa až po každej x-tej vlne podľa požadovanej veľkosti oka.
Veľkosť oka: 10,0 - 70,0 mm (max. do 150 mm)
Ďalšie prevedenie podľa dopytu.
Drôty držia pevne v krížení vďaka doplnkovému prelisu vo vlnení. To zaručuje i po dlhej dobe používania zachovanie rovnakej veľkosti otvorov. Toto sito je používané predovšetkým pre veľký pomer veľkosti oka a priemeru drôtu.
Veľkosť štvorcového oka: 1,0 - 80,0 mm (max. do 150 mm)
Veľkosť obdĺžnikového oka: 2,0 x 5,0 - 32,0 x 35,0 mm
Ďalšie prevedenie podľa dopytu.
Jednostranne vlneným drôtom dosiahne mreža na jednej strane hladkosť. Tieto plochy znižujú miestne trenie, čo ovplyvňuje životnosť sita a spôsobuje šetrné zaobchádzanie s triedeným materiálom. O vysokú pevnosť sa starajú dvojité kotvenia v miestach kríženia drôtov. Platí zásada, že hladká strana sita je stranou pracujúcou.
Veľkosť oka: 12,0 - 80,0 mm (max. do 150 mm)
Ďalšie prevedenie podľa dopytu.
Typické pre tieto sitá sú drôty, ktoré sa krížia v pravom uhle a v miestach ich kríženia sú spojené tlakovým zvarom. Tým vzniká horná a spodná plocha. Spravidla umiestňujeme drôty hornej plochy súbežne s tokom materiálu.
Veľkosť oka: 10,0 - 120,0 mm
Ďalšie prevedenie podľa dopytu.
Iné špecifikácie na požiadanie.
| oko [mm] | priemer drôtu [mm] | forma | otvorená plocha [%] | váha [kg/m2] |
|---|
| 1,0 | 0,5 | A | 44 | 2,1 |
| 1,0 | 0,6 | A | 39 | 2,9 |
| 1,0 | 0,7 | A | 35 | 3,7 |
| 1,5 | 0,7 | A | 46 | 2,8 |
| 1,5 | 1,0 | A | 36 | 5,1 |
| 1,8 | 0,8 | A | 48 | 3,1 |
| 2,0 | 1,0 | A | 44 | 4,2 |
| 2,0 | 1,2 | A | 39 | 5,7 |
| 2,0 | 1,5 | A | 33 | 8,2 |
| 2,0 | 1,6 | E | 31 | 9,0 |
| 2,3 | 1,2 | A | 43 | 5,2 |
| 2,5 | 1,0 | A | 51 | 3,6 |
| 2,5 | 1,2 | A | 46 | 4,9 |
| 2,5 | 1,6 | A | 37 | 7,9 |
| 2,8 | 1,2 | A | 49 | 4,6 |
| 2,8 | 1,6 | A | 39 | 7,4 |
| 2,9 | 1,6 | A | 42 | 7,2 |
| 3,0 | 1,2 | A | 51 | 4,4 |
| 3,0 | 1,6 | A | 43 | 7,1 |
| 3,0 | 1,8 | A | 39 | 8,6 |
| 3,0 | 2,0 | A | 36 | 10,2 |
| 3,2 | 1,2 | A | 53 | 4,2 |
| 3,2 | 1,6 | A + E | 44 | 6,8 |
| 3,2 | 1,8 | A | 41 | 8,2 |
| 3,2 | 2,0 | A | 38 | 9,8 |
| 3,4 | 1,6 | A | 46 | 6,5 |
| 3,4 | 1,8 | A | 43 | 7,9 |
| 3,5 | 1,2 | A | 55 | 3,9 |
| 3,5 | 1,6 | A | 47 | 6,4 |
| 3,5 | 1,8 | A | 44 | 7,8 |
| 3,5 | 2,0 | A | 40 | 9,2 |
| 3,6 | 1,6 | A | 48 | 6,3 |
| 3,6 | 1,8 | A | 44 | 7,6 |
| 3,6 | 2,0 | A | 43 | 9,1 |
| 3,8 | 1,6 | A | 50 | 6,0 |
| 3,8 | 1,8 | A | 46 | 7,4 |
| 3,8 | 2,0 | A | 43 | 8,8 |
| 4,0 | 1,2 | A | 59 | 3,5 |
| 4,0 | 1,6 | A + E | 51 | 5,8 |
| 4,0 | 1,8 | A | 48 | 7,5 |
| 4,0 | 2,0 | A | 44 | 8,5 |
| 4,0 | 2,2 | A | 42 | 9,9 |
| 4,0 | 2,5 | A | 38 | 12,2 |
| 4,2 | 1,6 | A | 53 | 5,6 |
| 4,2 | 1,8 | A | 49 | 6,9 |
| 4,2 | 2,0 | A | 46 | 8,2 |
| 4,3 | 2,2 | A | 44 | 9,5 |
| 4,4 | 1,6 | A | 54 | 5,4 |
| 4,4 | 1,8 | A | 50 | 6,6 |
| 4,5 | 1,6 | A | 54 | 5,3 |
| 4,5 | 1,8 | A | 51 | 6,5 |
| 4,5 | 2,0 | A | 48 | 7,8 |
| 4,5 | 2,5 | A | 41 | 11,3 |
| 4,6 | 1,6 | A | 55 | 5,2 |
| 4,6 | 2,2 | A | 46 | 9,0 |
| 4,7 | 1,8 | A | 52 | 6,3 |
| 4,7 | 2,5 | A | 43 | 11,0 |
| 4,8 | 2,0 | A | 50 | 7,5 |
| 4,8 | 2,2 | A | 47 | 8,8 |
| 5,0 | 1,2 | D | 65 | 3,0 |
| 5,0 | 1,6 | A + E | 57 | 4,9 |
| 5,0 | 1,8 | A | 54 | 6,1 |
| 5,0 | 2,0 | A | 51 | 7,3 |
| 5,0 | 2,2 | A | 48 | 8,8 |
| 5,0 | 2,5 | A | 44 | 10,6 |
| 5,0 | 3,0 | A | 39 | 14,3 |
| 5,3 | 2,2 | A | 50 | 8,2 |
| 5,4 | 1,6 | A | 60 | 4,6 |
| 5,4 | 1,8 | A | 56 | 5,7 |
| 5,5 | 2,0 | A | 54 | 6,8 |
| 5,5 | 2,5 | A | 47 | 9,9 |
| 5,5 | 3,0 | A | 42 | 13,5 |
| 5,6 | 1,6 | A | 60 | 4,5 |
| 5,7 | 1,8 | A | 58 | 5,5 |
| 5,7 | 2,5 | A | 48 | 9,7 |
| 5,8 | 2,2 | A | 53 | 7,7 |
| 5,8 | 3,0 | A | 43 | 13,0 |
| 6,0 | 1,2 | D | 69 | 2,5 |
| 6,0 | 1,6 | D + E | 62 | 4,3 |
| 6,0 | 2,0 | A | 56 | 6,4 |
| 6,0 | 2,2 | A | 54 | 7,5 |
| 6,0 | 2,5 | A | 50 | 9,3 |
| 6,0 | 3,0 | A | 44 | 12,7 |
| 6,0 | 3,5 | A | 40 | 16,4 |
| 6,2 | 1,8 | A | 60 | 5,1 |
| 6,2 | 2,0 | A | 57 | 6,2 |
| 6,2 | 3,0 | A | 45 | 12,4 |
| 6,3 | 2,2 | A | 55 | 7,2 |
| 6,3 | 2,5 | A | 51 | 9,0 |
| 6,5 | 2,0 | A | 58 | 6,0 |
| 6,5 | 2,5 | A | 52 | 8,8 |
| 6,5 | 3,0 | A | 47 | 12,0 |
| 6,5 | 3,5 | A | 42 | 15,6 |
| 6,7 | 2,5 | A | 53 | 8,6 |
| 6,8 | 2,0 | A | 60 | 5,8 |
| 6,8 | 2,2 | A | 57 | 6,8 |
| 7,0 | 2,0 | D | 60 | 5,6 |
| 7,0 | 2,2 | A | 58 | 6,7 |
| 7,0 | 2,5 | A | 54 | 8,4 |
| 7,0 | 3,0 | A | 49 | 11,4 |
| 7,0 | 3,5 | A | 44 | 14,8 |
| 7,3 | 2,2 | A | 59 | 6,5 |
| 7,5 | 2,0 | A | 62 | 5,4 |
| 7,5 | 2,5 | A | 56 | 7,9 |
| 7,5 | 3,0 | A | 51 | 10,9 |
| 7,5 | 3,5 | A | 46 | 14,1 |
| 7,7 | 2,5 | A | 57 | 7,8 |
| 7,8 | 2,2 | A | 61 | 6,2 |
| 8,0 | 1,2 | D | 76 | 2,0 |
| 8,0 | 1,6 | D | 69 | 3,4 |
| 8,0 | 2,0 | D | 64 | 5,1 |
| 8,0 | 2,2 | A | 62 | 6,0 |
| 8,0 | 2,5 | A | 58 | 7,6 |
| 8,0 | 2,8 | E | 55 | 9,3 |
| 8,0 | 3,0 | A | 53 | 10,4 |
| 8,0 | 3,5 | A | 48 | 13,5 |
| 8,0 | 4,0 | A | 44 | 16,9 |
| 8,3 | 2,2 | A | 62 | 5,9 |
| 8,5 | 2,0 | D | 65 | 4,8 |
| 8,5 | 2,5 | A | 60 | 7,2 |
| 8,5 | 3,0 | A | 55 | 9,9 |
| 8,8 | 3,5 | A | 50 | 13,0 |
| 8,5 | 4,0 | A | 46 | 16,3 |
| 8,8 | 2,2 | A | 64 | 5,6 |
| 9,0 | 2,0 | D | 67 | 4,6 |
| 9,0 | 2,5 | D | 61 | 6,9 |
| 9,0 | 3,0 | A | 56 | 9,5 |
| 9,0 | 3,5 | A | 52 | 12,5 |
| 9,0 | 4,0 | A | 48 | 15,6 |
| 9,3 | 2,2 | A | 66 | 5,4 |
| 9,5 | 2,0 | A | 68 | 4,4 |
| 9,5 | 2,5 | D | 63 | 6,6 |
| 9,5 | 3,0 | A | 58 | 9,1 |
| 9,5 | 3,5 | A | 53 | 12,0 |
| 9,5 | 4,0 | A | 50 | 15,0 |
| 9,8 | 2,2 | A | 67 | 5,1 |
| 10,0 | 2,0 | D + E | 69 | 4,2 |
| 10,0 | 2,5 | D + E | 64 | 6,4 |
| 10,0 | 3,0 | A + E | 59 | 8,8 |
| 10,0 | 3,5 | A | 55 | 11,5 |
| 10,0 | 4,0 | A | 51 | 14,5 |
| 10,0 | 4,5 | A | 48 | 17,7 |
| 10,0 | 5,0 | A | 44 | 21,2 |
| 10,5 | 2,5 | A | 65 | 6,1 |
| 10,5 | 3,0 | A | 61 | 8,5 |
| 10,5 | 3,5 | A | 56 | 11,1 |
| 10,5 | 4,0 | A | 52 | 14,0 |
| 10,5 | 4,5 | A | 49 | 17,2 |
| 10,5 | 5,0 | A | 46 | 20,5 |
| 11,0 | 2,5 | D | 66 | 5,9 |
| 11,0 | 3,0 | A | 62 | 8,2 |
| 11,0 | 3,5 | A | 58 | 10,7 |
| 11,0 | 4,0 | A | 54 | 13,6 |
| 11,0 | 4,5 | A | 50 | 16,6 |
| 11,0 | 5,0 | A | 47 | 19,8 |
| 11,5 | 2,5 | A | 67 | 5,7 |
| 11,5 | 3,0 | A | 63 | 7,9 |
| 11,5 | 3,5 | A | 59 | 10,4 |
| 11,5 | 4,0 | A | 55 | 13,1 |
| 11,5 | 4,5 | A | 52 | 16,1 |
| 11,5 | 5,0 | A | 49 | 19,2 |
| 12,0 | 2,5 | D | 69 | 5,5 |
| 12,0 | 3,0 | D | 64 | 7,6 |
| 12,0 | 3,5 | A | 60 | 10,0 |
| 12,0 | 4,0 | A | 56 | 12,7 |
| 12,0 | 4,5 | A | 53 | 15,6 |
| 12,0 | 5,0 | A | 50 | 18,7 |
| 12,5 | 2,5 | A | 69 | 5,3 |
| 12,5 | 3,0 | A | 65 | 7,4 |
| 12,5 | 3,5 | A | 61 | 9,7 |
| 12,5 | 4,0 | A | 57 | 12,3 |
| 12,5 | 4,5 | A | 54 | 15,1 |
| 12,5 | 5,0 | A | 51 | 18,1 |
| 13,0 | 2,5 | D | 70 | 5,1 |
| 13,0 | 3,0 | D | 66 | 7,1 |
| 13,0 | 3,5 | D | 62 | 9,4 |
| 13,0 | 4,0 | A | 58 | 12,0 |
| 13,0 | 4,5 | A | 55 | 14,7 |
| 13,0 | 5,0 | A | 52 | 17,6 |
| 13,5 | 3,0 | A | 67 | 6,9 |
| 13,5 | 3,5 | A | 63 | 9,2 |
| 13,5 | 4,0 | A | 59 | 11,6 |
| 13,5 | 4,5 | A | 56 | 14,3 |
| 13,5 | 5,0 | A | 53 | 17,2 |
| 14,0 | 2,5 | D | 72 | 4,8 |
| 14,0 | 3,0 | D | 68 | 6,7 |
| 14,0 | 3,5 | D | 64 | 8,9 |
| 14,0 | 4,0 | D | 60 | 11,3 |
| 14,0 | 4,5 | A | 57 | 13,9 |
| 14,0 | 5,0 | D | 54 | 16,7 |
| 14,0 | 6,0 | A | 49 | 22,9 |
| 14,5 | 3,0 | D | 69 | 6,5 |
| 14,5 | 3,5 | A | 65 | 8,6 |
| 14,5 | 4,0 | A | 62 | 11,0 |
| 14,5 | 4,5 | A | 58 | 13,5 |
| 14,5 | 5,0 | A | 45 | 16,3 |
| 15,0 | 2,5 | D | 73 | 4,5 |
| 15,0 | 3,0 | D | 70 | 6,4 |
| 15,0 | 3,5 | D | 66 | 8,4 |
| 15,0 | 4,0 | D | 62 | 10,7 |
| 15,0 | 4,5 | A | 59 | 13,2 |
| 15,0 | 5,0 | A + E | 56 | 15,9 |
| 15,0 | 6,0 | A | 51 | 21,8 |
| 15,5 | 3,0 | A | 70 | 6,8 |
| 15,5 | 3,5 | A | 66 | 8,2 |
| 15,5 | 4,0 | A | 63 | 10,4 |
| 15,5 | 4,5 | A | 60 | 12,9 |
| 15,5 | 5,0 | A | 57 | 15,5 |
| 15,5 | 6,0 | A | 52 | 21,3 |
| 16,0 | 2,5 | D | 75 | 4,3 |
| 16,0 | 3,0 | D | 71 | 6,0 |
| 16,0 | 3,5 | D | 67 | 8,0 |
| 16,0 | 4,0 | D | 64 | 10,2 |
| 16,0 | 4,5 | A | 61 | 12,6 |
| 16,0 | 5,0 | A | 58 | 15,1 |
| 16,0 | 6,0 | A | 53 | 20,8 |
| 16,5 | 3,5 | A | 68 | 7,8 |
| 16,5 | 4,0 | A | 65 | 9,9 |
| 16,5 | 4,5 | D | 62 | 12,3 |
| 16,5 | 5,0 | A | 59 | 14,8 |
| 16,5 | 6,0 | A | 54 | 20,3 |
| 17,0 | 3,0 | D | 72 | 5,7 |
| 17,0 | 3,5 | D | 69 | 7,6 |
| 17,0 | 4,0 | D | 66 | 9,7 |
| 17,0 | 4,5 | A | 62 | 12,0 |
| 17,0 | 5,0 | A | 60 | 14,4 |
| 17,0 | 6,0 | A | 55 | 19,9 |
| 17,5 | 3,5 | A | 69 | 7,4 |
| 17,5 | 4,0 | A | 66 | 9,5 |
| 17,5 | 4,5 | A | 63 | 11,7 |
| 17,5 | 5,0 | A | 60 | 14,1 |
| 18,0 | 3,0 | D | 73 | 5,4 |
| 18,0 | 3,5 | D | 70 | 7,2 |
| 18,0 | 4,0 | D | 67 | 9,2 |
| 18,0 | 4,5 | A | 67 | 11,1 |
| 18,0 | 5,0 | A | 61 | 13,8 |
| 18,0 | 6,0 | D | 56 | 19,1 |
| 18,5 | 4,0 | D | 67 | 9,0 |
| 18,5 | 4,5 | D | 65 | 11,2 |
| 18,5 | 5,0 | D | 62 | 13,5 |
| 19,0 | 4,0 | D | 68 | 8,8 |
| 19,0 | 4,5 | A | 66 | 10,9 |
| 19,0 | 5,0 | D | 63 | 13,2 |
| 19,0 | 6,0 | D | 58 | 18,3 |
| 19,5 | 4,5 | A | 66 | 10,7 |
| 19,5 | 5,0 | A | 63 | 13,0 |
| 20,0 | 4,0 | D | 69 | 8,5 |
| 20,0 | 4,5 | A | 67 | 11,0 |
| 20,0 | 5,0 | D + E | 64 | 12,7 |
| 20,0 | 6,0 | D | 59 | 17,6 |
| 21,0 | 5,0 | A | 65 | 12,2 |
| 21,0 | 6,0 | D | 60 | 16,9 |
| 21,5 | 4,5 | A | 69 | 9,9 |
| 22,0 | 4,0 | D | 72 | 7,8 |
| 22,0 | 5,0 | D | 66 | 11,8 |
| 22,0 | 6,0 | D | 62 | 16,3 |
| 22,5 | 4,5 | A | 70 | 9,5 |
| 23,0 | 4,0 | D | 72 | 7,5 |
| 23,0 | 5,0 | D | 67 | 11,3 |
| 23,0 | 6,0 | D | 63 | 15,8 |
| 24,0 | 5,0 | D | 69 | 11,0 |
| 24,0 | 6,0 | D | 64 | 15,2 |
| 25,0 | 4,0 | D | 74 | 7,1 |
| 25,0 | 5,0 | D | 70 | 11,0 |
| 25,0 | 6,0 | D | 65 | 14,8 |
| 26,0 | 5,0 | D | 70 | 10,2 |
| 26,0 | 6,0 | D | 66 | 14,3 |
| 27,0 | 5,0 | D | 71 | 9,9 |
| 27,0 | 6,0 | D | 67 | 13,9 |
| 28,0 | 5,0 | D | 72 | 9,6 |
| 28,0 | 6,0 | D | 68 | 13,5 |
| 30,0 | 5,0 | D | 73 | 9,1 |
| 30,0 | 6,0 | D | 70 | 12,7 |
| 32,0 | 6,0 | D | 71 | 12,7 |
| 33,0 | 6,0 | D | 71 | 13,9 |
| oko [mm] | priemer drôtu [mm] | forma | otvorená plocha [%] | váha [kg/m2] |
|---|
| 2,0 x 5,0 | 1,6 | A | 42 | 6,4 |
| 2,5 x 5,0 | 1,6 | A | 46 | 6,1 |
| 3,0 x 5,0 | 1,6 | A | 49 | 5,8 |
| 3,0 x 5,0 | 2,0 | A | 43 | 8,5 |
| 5,0 x 7,0 | 2,0 | A | 56 | 6,4 |
| 5,0 x 7,0 | 2,5 | A | 49 | 9,3 |
| 5,0 x 8,0 | 2,0 | A | 57 | 6,0 |
| 5,0 x 8,0 | 2,5 | A | 51 | 8,8 |
| 6,0 x 8,0 | 2,0 | A | 60 | 5,6 |
| 6,0 x 8,0 | 2,5 | A | 54 | 8,4 |
| 6,0 x 8,0 | 3,0 | A | 48 | 11,4 |
| 8,0 x 10,0 | 2,0 | A | 67 | 4,6 |
| 8,0 x 10,0 | 2,5 | A | 61 | 6,9 |
| 8,0 x 10,0 | 3,0 | A | 56 | 9,5 |
| 9,0 x 10,0 | 2,5 | A | 63 | 6,6 |
| 9,0 x 10,0 | 3,0 | A | 58 | 9,1 |
| 9,0 x 10,0 | 3,5 | A | 53 | 12,0 |
| 10,0 x 12,0 | 3,0 | A | 62 | 8,2 |
| 10,0 x 12,0 | 3,5 | A | 57 | 10,7 |
| 12,0 x 14,0 | 3,0 | A | 66 | 7,1 |
| 12,0 x 14,0 | 3,5 | A | 62 | 9,4 |
| 14,0 x 16,0 | 3,5 | A | 66 | 8,4 |
| 14,0 x 16,0 | 4,0 | A | 62 | 10,7 |
| 16,0 x 18,0 | 4,0 | A | 65 | 9,7 |
| 16,0 x 18,0 | 5,0 | A | 60 | 14,4 |
| 18,0 x 20,0 | 4,0 | A | 68 | 8,8 |
| 18,0 x 20,0 | 5,0 | A | 63 | 13,2 |
| 20,0 x 25,0 | 5,0 | A | 67 | 11,6 |
| 20,0 x 25,0 | 6,0 | A | 62 | 16,0 |
| 25,0 x 30,0 | 5,0 | A | 71 | 9,8 |
| 25,0 x 30,0 | 6,0 | A | 67 | 13,7 |
| 32,0 x 35,0 | 5,0 | A | 76 | 8,3 |
| 32,0 x 35,0 | 6,0 | A | 72 | 11,6 |
| oko [mm] | priemer drôtu [mm] | forma | otvorená plocha [%] | váha [kg/m2] |
|---|
| 12,0 | 5,0 | E | 50 | 18,7 |
| 15,0 | 5,0 | E | 56 | 15,9 |
| 16,0 | 5,0 | E | 58 | 15,1 |
| 17,0 | 5,0 | E | 60 | 14,4 |
| 18,0 | 5,0 | E | 61 | 13,8 |
| 19,0 | 5,0 | E | 63 | 13,2 |
| 20,0 | 5,0 | E | 64 | 12,7 |
| 20,0 | 6,0 | E | 59 | 17,6 |
| 22,0 | 5,0 | E | 66 | 11,8 |
| 22,0 | 6,0 | E | 62 | 16,3 |
| 24,0 | 6,0 | E | 64 | 15,2 |
| 25,0 | 6,0 | E | 65 | 14,8 |
| 25,0 | 7,0 | E | 61 | 19,5 |
| 28,0 | 6,0 | E | 68 | 13,5 |
| 28,0 | 7,0 | E | 64 | 17,8 |
| 30,0 | 7,0 | E | 66 | 16,8 |
| 30,0 | 8,0 | E | 62 | 21,4 |
| 32,0 | 7,0 | E | 67 | 16,0 |
| 32,0 | 8,0 | E | 64 | 20,3 |
| 35,0 | 7,0 | E | 69 | 14,8 |
| 35,0 | 8,0 | E | 66 | 18,9 |
| 38,0 | 8,0 | E | 68 | 17,7 |
| 40,0 | 8,0 | E | 69 | 16,9 |
| 45,5 | 8,0 | E | 72 | 15,3 |
| 45,0 | 10,0 | E | 67 | 23,1 |
| 50,0 | 8,0 | E | 74 | 14,0 |
| 50,0 | 10,0 | E | 69 | 21,2 |
| 56,0 | 8,0 | E | 77 | 12,7 |
| 56,0 | 10,0 | E | 72 | 19,2 |
| 56,0 | 12,0 | E | 67 | 26,9 |
| 60,0 | 8,0 | E | 78 | 12,0 |
| 60,0 | 10,0 | E | 73 | 18,1 |
| 60,0 | 12,0 | E | 69 | 25,4 |
| 63,0 | 10,0 | E | 74 | 17,4 |
| 63,0 | 12,0 | E | 71 | 24,4 |
| 65,0 | 10,0 | E | 75 | 16,9 |
| 65,0 | 12,0 | E | 71 | 23,8 |
| 70,0 | 10,0 | E | 77 | 15,9 |
| 70,0 | 12,0 | E | 73 | 22,3 |
| 75,0 | 10,0 | E | 78 | 14,9 |
| 75,0 | 12,0 | E | 74 | 21,0 |
| 80,0 | 10,0 | E | 79 | 14,1 |
| 80,0 | 12,0 | E | 76 | 19,9 |

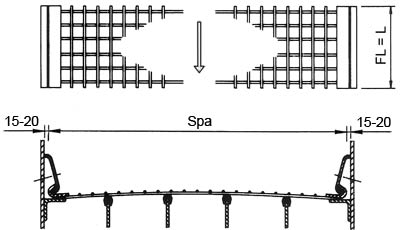

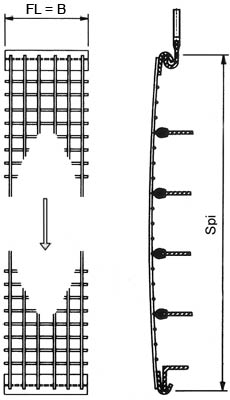

Drôtené sitá sa v triediacom zariadení musia napnúť. V závislosti na toku materiálu rozlišujeme priečne napínanie a pozdĺžne napínanie. Horné drôty bývajú väčšinou rovnobežné so smerom toku materiálu.
Merané zvonka napínacieho háka.
Merané zvnútra napínacieho háka.
Merané zvnútra napínacieho háka.
Merané zvnútra/zvonka napínacieho háka.
Pomocou napínacích hákov (falcov) sa sitá upínajú v konštrukcii triediča. Napínacie háky sa vyrábajú v rôznych formách a prevedeniach.
