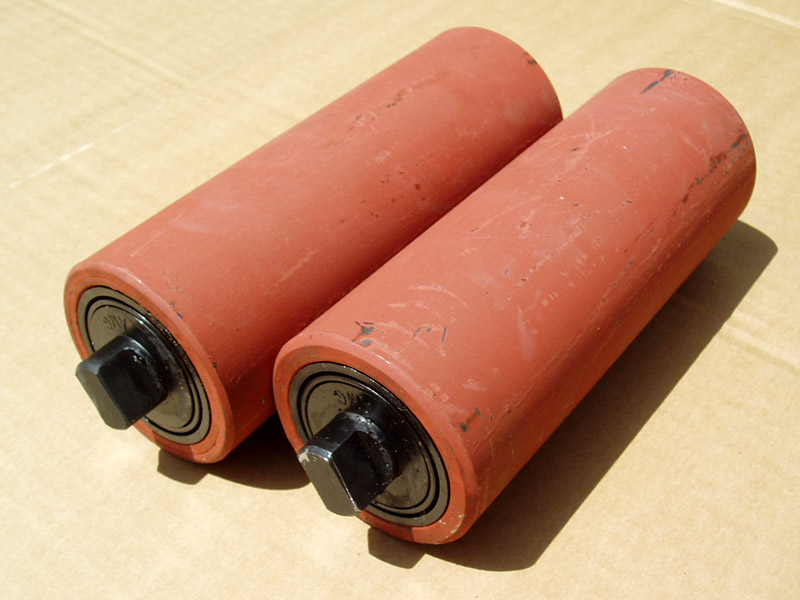

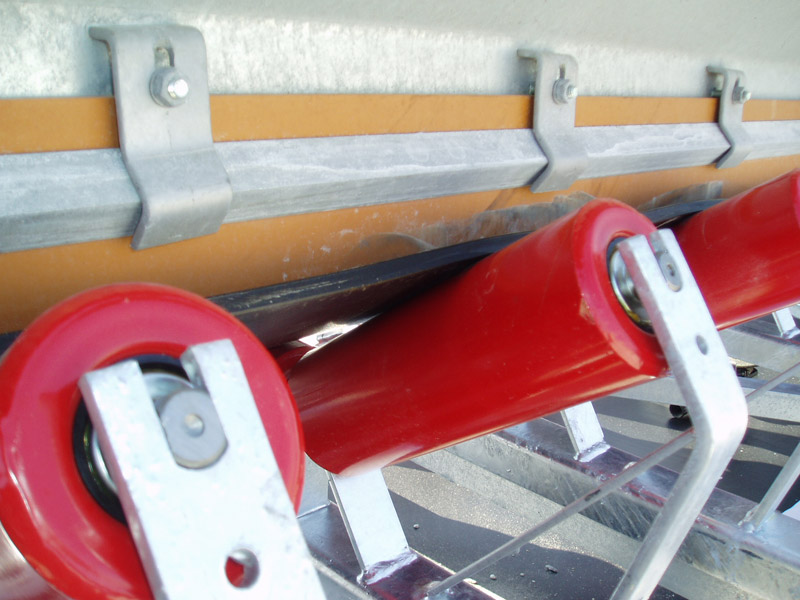

Oceľové valčeky pre pásové dopravníky slúžia na hladký pohyb pásu.
Pre spodnú a vrchnú vetvu vedenia dopravného pásu sa používaju hladké valčeky. Dodávame ich v štandartných prípadne aj atypických rozmeroch.

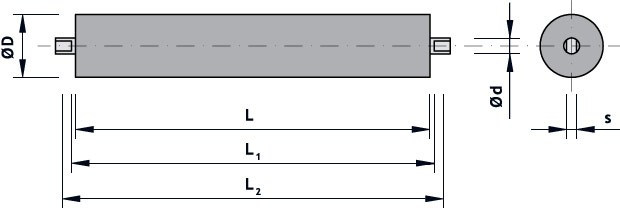

Šírka pásu B | ØD / Ød | Ložisko | s | ![]() | ![]() | ![]() | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | L1 | L2 | [kg] | L | L1 | L2 | [kg] | L | L1 | L2 | [kg] | ||||
400 | 89 / 15 | 6202 | 12 | 500 | 508 | 538 | 5,1 | 250 | 258 | 278 | 3,0 | 160 | 168 | 188 | 2,2 |
108 / 17 | 6203 | 14 | 500 | 508 | 528 | 6,4 | 250 | 258 | 278 | 3,9 | 160 | 168 | 188 | 2,9 | |
500 | 89 / 15 | 6202 | 12 | 600 | 608 | 638 | 6,0 | 315 | 323 | 343 | 3,5 | 200 | 208 | 228 | 2,5 |
108 / 17 | 6203 | 14 | 600 | 608 | 628 | 7,4 | 315 | 323 | 343 | 4,6 | 200 | 208 | 228 | 3,4 | |
650 | 89 / 15 | 6202 | 12 | 750 | 758 | 798 | 7,1 | 380 | 388 | 408 | 4,1 | 250 | 258 | 278 | 3,0 |
108 / 17 | 6203 | 14 | 750 | 758 | 798 | 9,0 | 380 | 388 | 408 | 5,2 | 250 | 258 | 278 | 3,9 | |
800 | 89 / 15 | 6202 | 12 | 900 | 908 | 948 | 8,5 | - | - | - | - | 300 | 308 | 328 | 3,4 |
108 / 17 | 6203 | 14 | 900 | 908 | 948 | 10,5 | - | - | - | - | 300 | 308 | 328 | 4,4 | |
89 / 15 | 6202 | 12 | 950 | 958 | 998 | 8,8 | - | - | - | - | 315 | 323 | 343 | 3,5 | |
108 / 17 | 6203 | 14 | 950 | 958 | 998 | 11,1 | - | - | - | - | 315 | 323 | 343 | 4,6 | |
133 / 20 | 6204 | 14 | 950 | 958 | 998 | 15,7 | 465 | 473 | 493 | 8,5 | 315 | 323 | 343 | 6,3 | |
1 000 | 108 / 17 | 6203 | 14 | 1 100 | 1 108 | 1 148 | 12,7 | - | - | - | - | 370 | 378 | 398 | 5,2 |
133 / 20 | 6204 | 16 | 1 100 | 1 108 | 1 148 | 17,9 | - | - | - | - | 370 | 378 | 398 | 7,1 | |
108 / 17 | 6203 | 14 | 1 150 | 1 158 | 1 198 | 13,1 | - | - | - | - | 380 | 388 | 408 | 5,2 | |
133 / 20 | 6204 | 14 | 1 150 | 1 158 | 1 198 | 18,7 | 600 | 608 | 628 | 10,7 | 380 | 388 | 408 | 7,2 | |
1 200 | 108 / 17 | 6203 | 14 | 1 350 | 1 358 | 1 398 | 15,1 | - | - | - | - | 450 | 458 | 478 | 6,0 |
133 / 20 | 6204 | 16 | 1 350 | 1 358 | 1 398 | 21,6 | - | - | - | - | 450 | 458 | 478 | 8,3 | |
108 / 17 | 6203 | 14 | 1 400 | 1 408 | 1 448 | 15,6 | - | - | - | - | 465 | 473 | 493 | 6,0 | |
133 / 20 | 6204 | 14 | 1 400 | 1 408 | 1 448 | 22,3 | 670 | 678 | 698 | 11,8 | 465 | 473 | 493 | 8,5 | |
1 400 | 108 / 17 | 6203 | 14 | 1 550 | 1 558 | 1 598 | 17,1 | - | - | - | - | 500 | 508 | 528 | 6,4 |
133 / 20 | 6204 | 16 | 1 550 | 1 558 | 1 598 | 24,6 | - | - | - | - | 500 | 508 | 528 | 9,1 | |
108 / 17 | 6203 | 14 | 1 600 | 1 608 | 1 648 | 17,6 | - | - | - | - | 530 | 538 | 558 | 6,7 | |
133 / 20 | 6204 | 14 | 1 600 | 1 608 | 1 648 | 25,3 | 750 | 758 | 778 | 12,9 | 530 | 538 | 558 | 9,5 |
ØD / Ød | Ložisko | s | L |
---|---|---|---|
60 / 10 | 6202 | 7,5 | 220 |
60 / 10 | 6202 | 7,5 | 270 |
60 / 10 | 6202 | 7,5 | 440 |
60 / 10 | 6202 | 7,5 | 540 |
63 / 20 | 6204 | 14 | 160 |
63 / 20 | 6204 | 14 | 200 |
63 / 20 | 6204 | 14 | 300 |
63 / 20 | 6204 | 14 | 315 |
ØD / Ød | Ložisko | s | L |
---|---|---|---|
63 / 20 | 6204 | 14 | 380 |
63 / 20 | 6204 | 14 | 465 |
63 / 20 | 6204 | 14 | 500 |
63 / 20 | 6204 | 14 | 600 |
63 / 20 | 6204 | 14 | 670 |
63 / 20 | 6204 | 14 | 750 |
63 / 20 | 6204 | 14 | 950 |
63 / 20 | 6204 | 14 | 1150 |

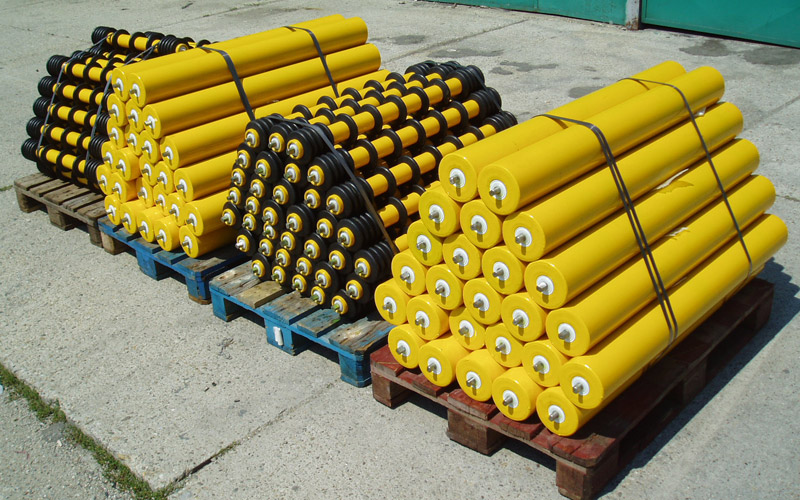

Používajú sa na čistenie pásu od zbytkového znečistenia.

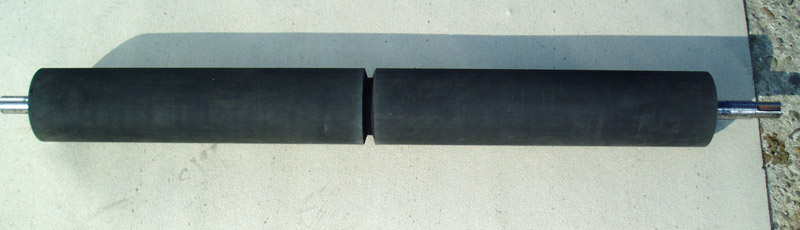

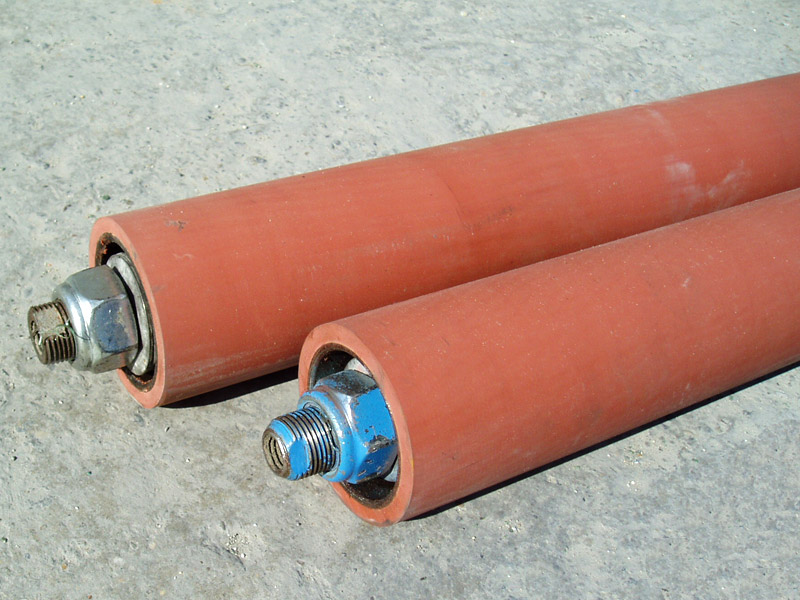

Na sníženie dynamických účinkov dopadu materálu v dopadovej oblasti alebo pod násypkou sa používajú dopravné valčeky s pogumovaným povrchom.

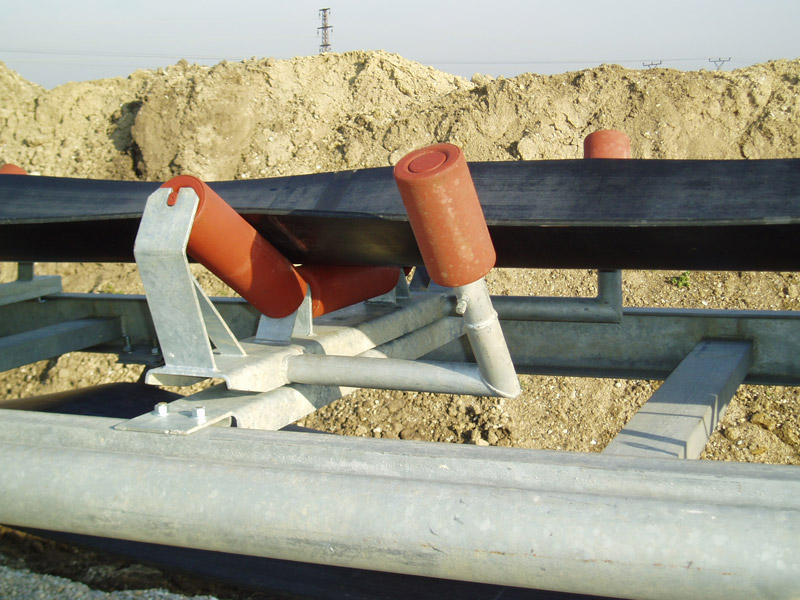

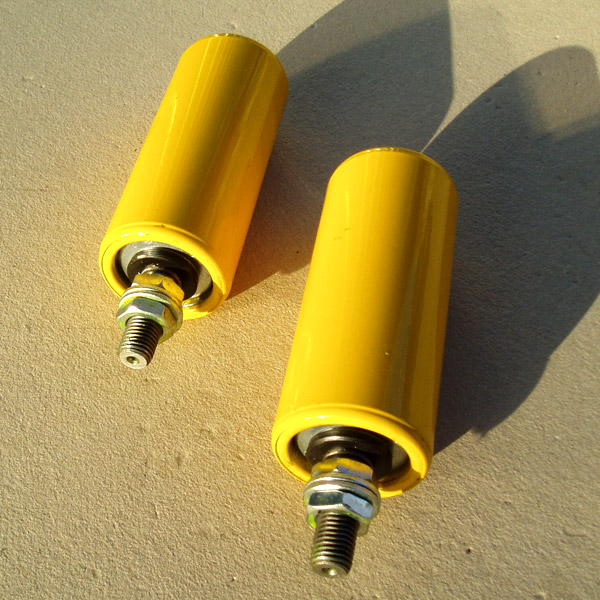

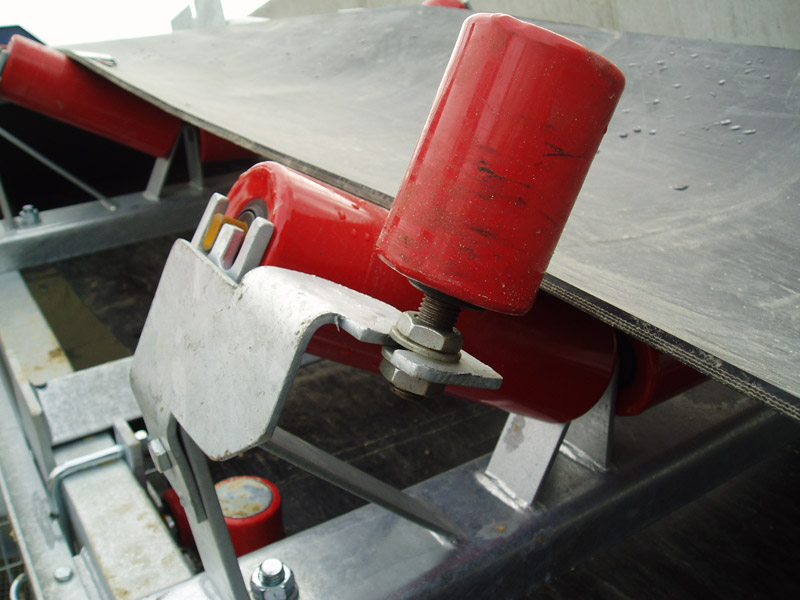

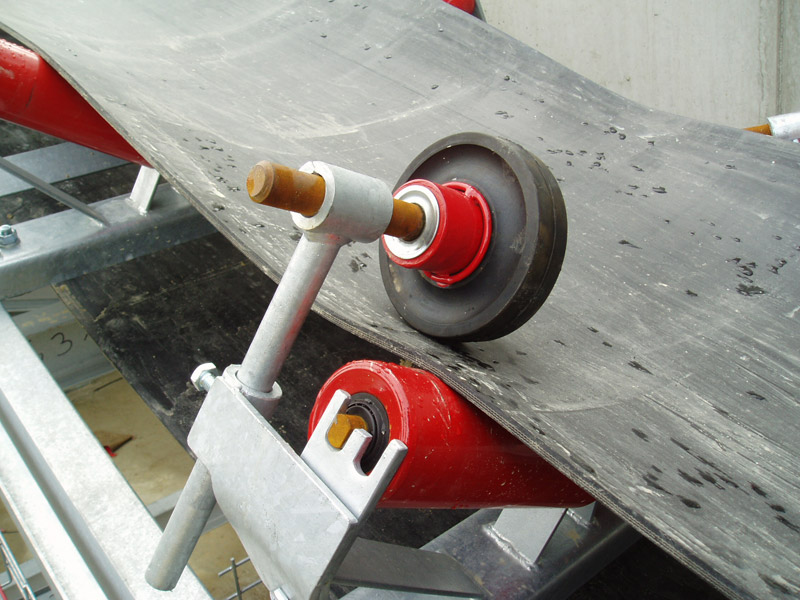

Strážne valčeky sa používajú na vyrovnávanie dopravného pásu pri prechode cez dopravníkový pražec.
